走近半密闭温室系列之一 一张图看懂半密闭温室(Semi-closed Greenhouse)
作者:
发布时间:
2020-07-10
如今半密闭温室的项目在中国越来越多,也越来越被人们广泛接受。各大温室公司对半密闭温室技术的探索也一直在进行。既能创造更加均一稳定的环境,又可以节约热量与CO2,还可以减少病虫害的入侵。所以小编想利用几期的篇幅和大家一起走近半密闭温室,欢迎持续关注~
图1. Active Air 控制示意图
本图是一个有两个分区的半密闭温室的示意图,每个分区对应一个独立的空气单元(走廊)。以豪根道Active Air模块为例,将半密闭式温室设备与涉及到的控制模块集成在一起。
作物栽种在风筒上方的基质条上。风筒内的气体来自空气单元(左右两侧的隔间,也称走廊Corridor),空气处理机组将室内外的空气混合。混合后的空气通过变频风机送入到风筒,并通过风筒上的孔输送到温室。空气由低处向温室顶部运动(蓝色加粗箭头方向),并通过温室内与空气单元的翻窗(阀门)进入空气单元。整个气流运动的途径,我们可以称为一个循环系统。在这个过程中,也可以添加CO2(图示走廊角落处CO2阀门),也可以通过湿帘墙对室外空气进行降温(以及加湿)。

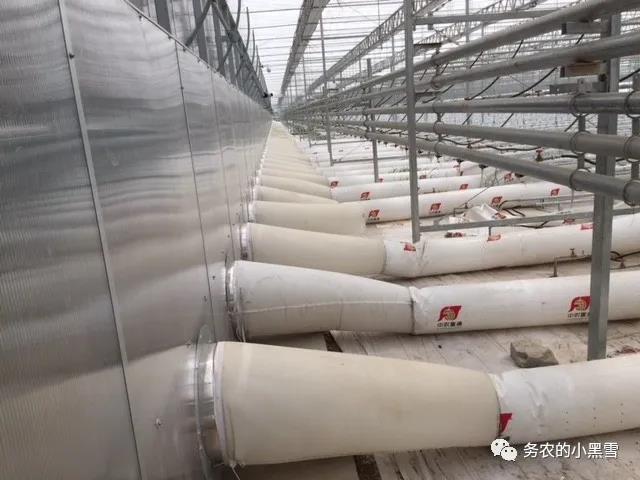

图2. 中农富通南和项目正压温室风筒

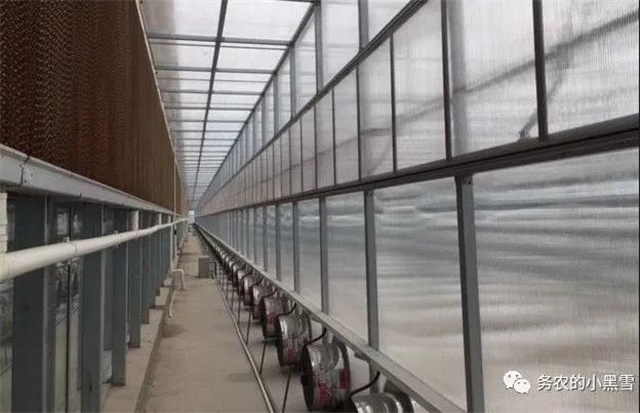

图3. 正压温室空气隔间(走廊)
如图3所示为空气单元(走廊),右侧为变频风机,风机下方黑色的管路为CO2气路。

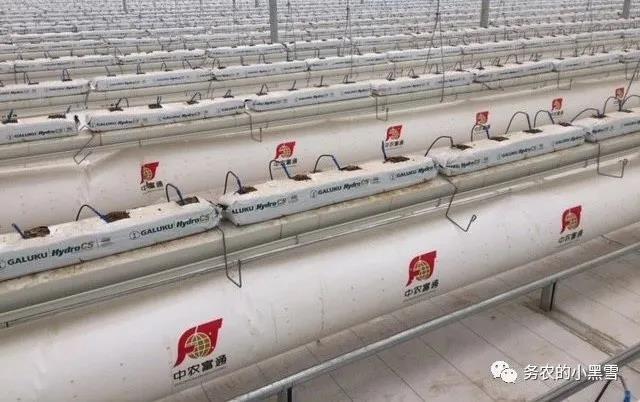

图4. 正压温室室内
空气隔间的混合气体状态,是受温室内温湿度,室外温湿度以及温室内环境设定值所决定,不仅仅需要考虑温度差,也要考虑AH(绝对湿度)。所以除却室内外的气候测量盒以及气象站之外,在风筒内以及空气单元室外侧均需要安装温湿度测量盒(T/RH/AH)。其中风筒内气候测量盒最佳安装位置为图4所示室内侧铝环交接处。
因为半密闭温室的结构,顾名思义,整个温室只通过泄压窗与外界连通,故需要对温室与走廊以及外界的压差进行监测。如图所示,在温室左右两侧标有ΔP处以及室外均安置压力传感器。

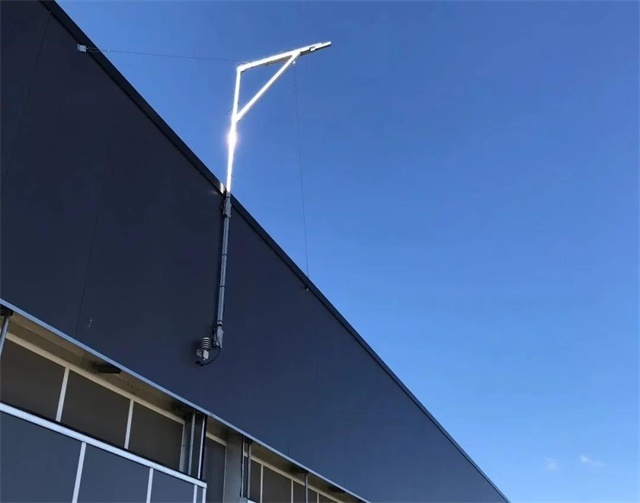

图5. 室外压力传感器
目前半密闭温室主要适用于高温低湿度地区,但是也有很多公司尝试在高温高湿的地区建立半密闭温室,并且取得了很好的效果。在后续的文章中,我会和大家分享相关技术与项目情况。
